| 材質 | ・シート部 難燃性軟質塩化ビニール＋ＰＥＴ ＋アルミ箔 １．２５ｓｑ編組線 （平編スズメッキ銅線） ・嵌合部 両面粘着テープ |
|---|---|
| カラー | ブラック |
| 定尺 | ２５ｍ |
| 使用温度 | －２０℃～５０℃ |
特長
・フラットケーブル・各種リボンケーブルのシールド対策に最適です。
・内面のアルミ箔面でケーブルを覆うため、確実なシールド効果を発揮します。
カタログ
型式一覧（ＫＡＴＦ）
| 品名 | 対応ケーブルサイズ | 製品幅 | 定尺 | 箱寸法 長さ×幅×高さ(mm) | 重量 (箱重量含む) | |
| 芯数 | ケーブル幅 | |||||
| KATF-10 | 10 | 12.8ｍｍ | 15.0ｍｍ | 25ｍ | 345×150×340 | 2200g |
| KATF-16 | 16 | 20.3ｍｍ | 22.5ｍｍ | 345×150×340 | 2300g | |
| KATF-20 | 20 | 25.4ｍｍ | 27.5ｍｍ | 345×150×340 | 2400g | |
| KATF-26 | 26 | 33.0ｍｍ | 35.0ｍｍ | 345×150×340 | 2500g | |
| KATF-34 | 34 | 43.2ｍｍ | 45.5ｍｍ | 345×170×340 | 2600g | |
| KATF-40 | 40 | 50.8ｍｍ | 55.5ｍｍ | 345×190×340 | 2800g | |
| KATF-50 | 50 | 63.5ｍｍ | 65.5ｍｍ | 345×215×340 | 3000g | |
| KATF-60 | 60 | 76.2ｍｍ | 78.5ｍｍ | 345×245×340 | 3600g | |
| 両面粘着 テープ巾 | KATF-10,-16 5mm KATF-20~-60 10mm | |||||

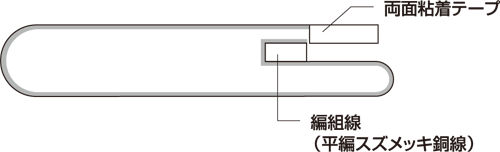

断面図

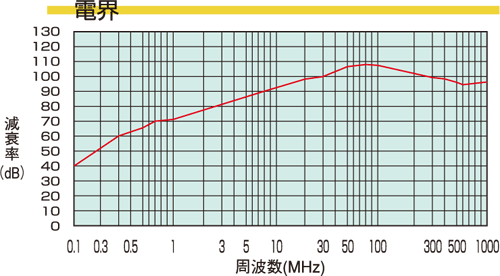

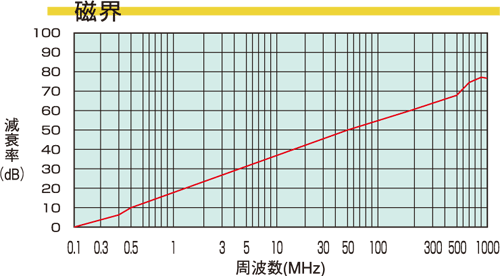

シールド効果
※ 上記のシールド効果表は、ノイズプロテクトスライドロックタイプ及びフラットケーブル用のデータです。
このデータは測定値で有り、保証値ではありません。

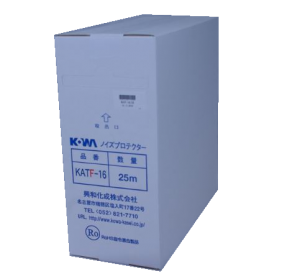

梱包荷姿
◆外箱の取り出し口より引き出してご使用できます。
◆ボビン・外箱には金属部品を使用しておりませんので簡単に廃棄できます。
