| 材質 | ・シート部 難燃性軟質塩化ビニール＋ＰＥＴ ＋アルミ箔 １．２５ｓｑ編組線 （平編スズメッキ銅線） ・嵌合部 面ファスナー |
|---|---|
| カラー | ブラック |
| 定尺 | ２５ｍ |
| 使用温度 | －１５℃～７０℃ |

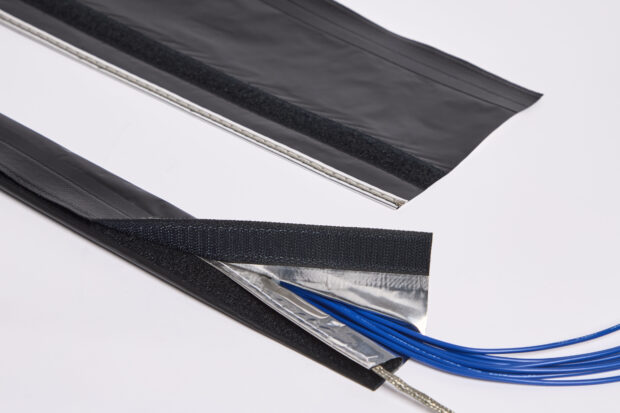

特長
・ノイズ対策用としてシールド効果の高いアルミ箔（１０μ）を使用したマジックチューブです。
・面ファスナーによる嵌合のため工具無しで簡単に着脱できます。
・サイズは２０Φ～１００Φまで７サイズあり、配線にぴったりな被覆が可能です。
・柔軟な材質でどんな形状にもフィットし、スマートな外観を作り上げます。 ・必要な長さ／数量に加工し提供致します。詳細はこちらをご参照願います。
カタログ
型式一覧（ＫＡＴ） シート部 VTM-0適合相当
| 品名 | 呼び径 | 定尺（ｍ/巻） | 箱寸法 長さ×幅×高さ(ｍｍ) | 重量(箱重量含む) |
| KAT-20 | 20φ | 25m | 345×150×340 | 2280g |
| KAT-25 | 25φ | 345×150×340 | 2430g | |
| KAT-30 | 30φ | 345×185×340 | 2590g | |
| KAT-40 | 40φ | 345×215×340 | 2900g | |
| KAT-50 | 50φ | 345×250×340 | 3260g | |
| KAT-70 | 70φ | 345×300×340 | 3900g | |
| KAT-100 | 100φ | 345×400×340 | 4900g | |
| 面ファスナー巾(オス・メス共通) | 16ｍｍ(全サイズ共通) | |||
断面図

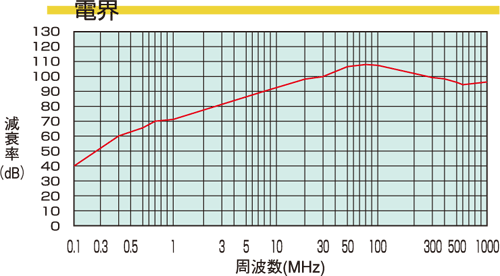

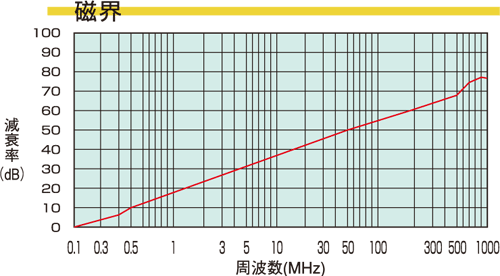

シールド効果
使用方法
◆アルミ箔が内側になるように巻き、編組線がアルミ箔面に接触するように装着して下さい。
◆編組線はアース線としてご利用頂けます。

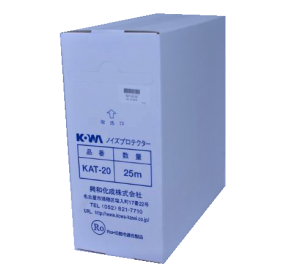

梱包荷姿
◆外箱の取り出し口より引き出してご使用できます。
◆ボビン・外箱には金属部品を使用しておりませんので簡単に廃棄できます。
